一、 系統功能

　　1、每房間自客戶入住起自動進行水電使用計量;

　　2、上位機系統可實時采集每房間水電量信息;

　　3、上位機系統可指令計量過程開始、暫停(清理房間等非客戶使用水電不參與計量)及停止(清零);

　　4、上位機系統可指令設置電費，水費;

　　5、每間房配置一塊液晶顯示屏，能顯示實時水電使用量及費用信息。

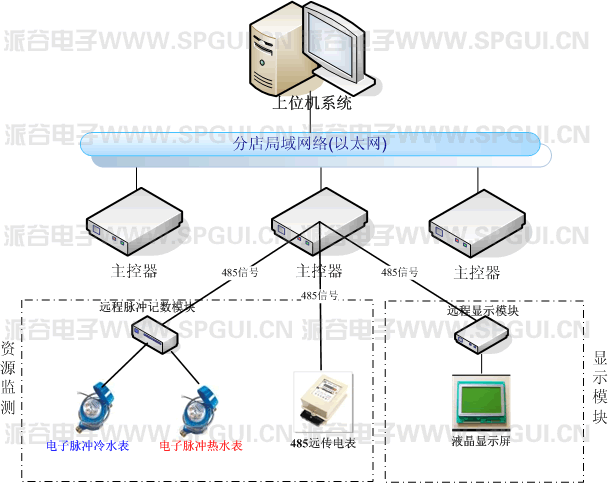

　　二、模型圖

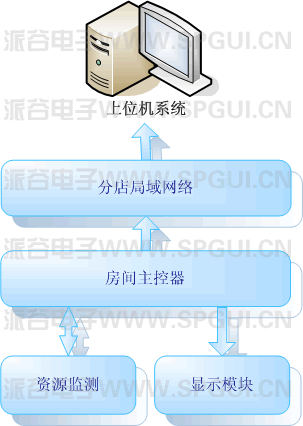

　　三、功能實現圖

　　四、系統硬件設備組成

　　1、主控器

　　2、液晶顯示模塊

　　3、脈沖熱水表

　　4、脈沖冷水表

　　5、485遠傳電表


　　五、設備功能說明

　　1、主控器

　　      每房間一個主控制器，主控器功能是采集水表，電表的數據，并暫存，通過以太網接口等待遠程服務器獲取。

　　2、液晶顯示模塊

　　      顯示房間用水量，用電量及單價。

　　3、脈沖熱水表

　　      記錄熱水用量

　　4、脈沖冷水表

　　      記錄冷水用量

　　5、485遠傳電表

　　      記錄用電量
