上海 SGS 分體空調運用廣州派谷 AC360 LoRa 通訊設備的智能集中控制節能改造案例分析

一、項目背景與技術需求

• 能耗高企：年空調電費 占園區總能耗 55%，實驗室單位面積能耗是辦公區 3 倍
• 通信瓶頸：建筑結構復雜（含 3 層地下室及夾層），傳統有線方案布線成本高，無線 WiFi 信號穿透能力不足（僅能覆蓋 1-2 層樓板）
• 設備兼容難題：30% 老舊空調（大金、三菱重工）協議封閉，難以接入集中控制系統
• 運維效率低下：人工巡檢周期長，設備故障響應時間超過 24 小時

1. 超遠距離覆蓋：在復雜建筑結構中實現信號穿透 3 層樓板
2. 高可靠性通信：數據傳輸延遲 < 1 秒，抗工業電磁干擾
3. 多協議兼容：支持主流品牌協議及老舊設備逆向破解
4. 低功耗設計：終端設備電池壽命 > 5 年，減少維護成本

二、LoRa 通信系統架構設計

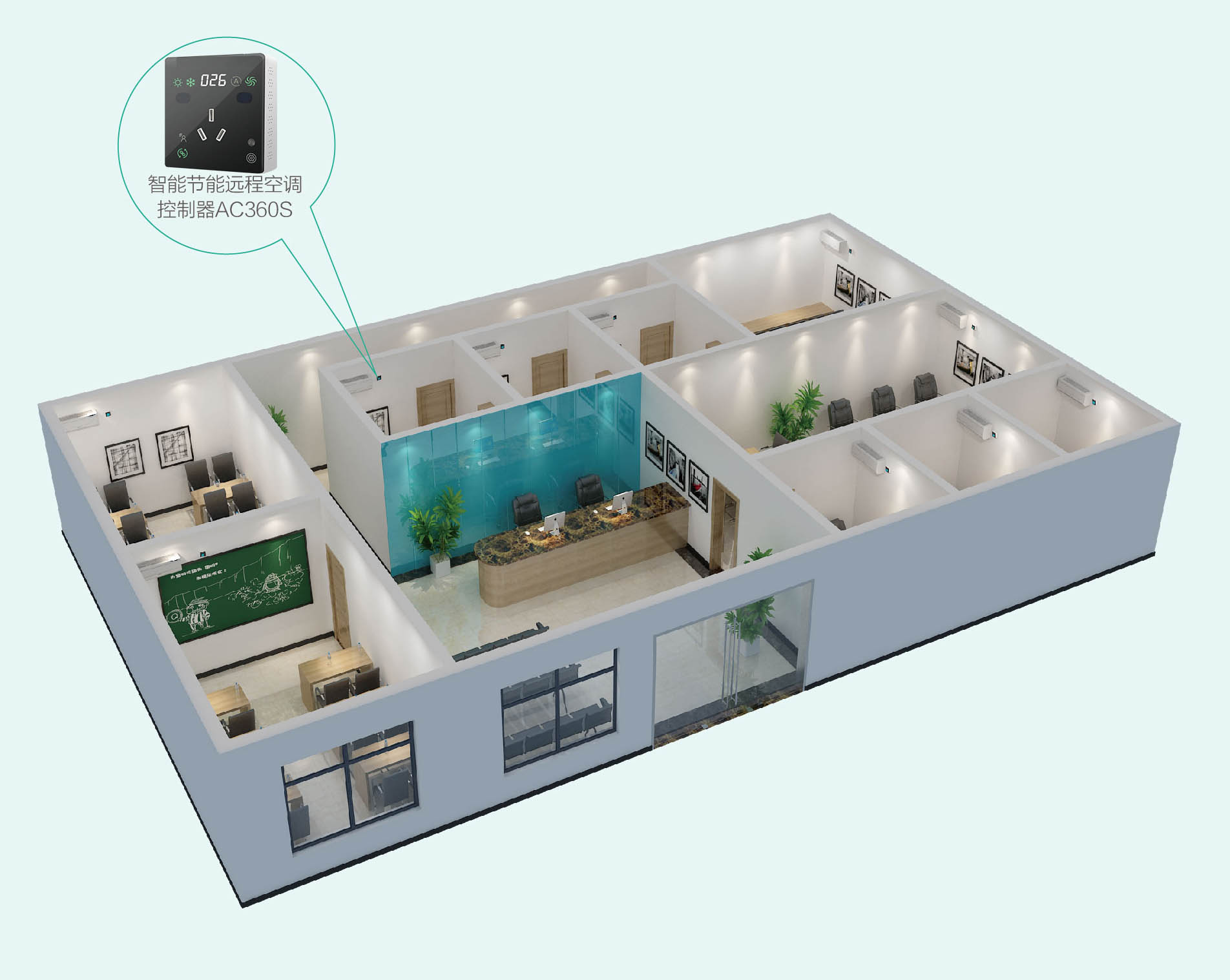

• AC360-LoRa 控制器：內置 LoRa 芯片，可穿透 3 層樓板（實測在混凝土墻體中衰減 < 15dB）
• H3C IG4500-L LoRa 網關：部署 12 臺，支持 8 信道上行，覆蓋半徑 1-3km，采用 IP67 防護等級，支持定位優化信號覆蓋
• 邊緣計算網關：基于 Raspberry Pi 4B 構建，集成 TensorFlow Lite 推理框架，本地處理 90% 控制指令，響應速度 < 500ms

1. 星型架構：12 臺網關分布式部署（樓頂 4 臺、各樓層弱電井 8 臺），形成蜂窩式覆蓋
2. 動態參數優化：
   • 實驗室區域：SF12（擴頻因子）+125kHz 帶寬，保障長距離穿透
   • 辦公區域：SF7+500kHz 帶寬，提升數據傳輸速率
3. 雙鏈路備份：網關同時支持 LoRaWAN 與 4G 通信，網絡中斷時自動切換至 4G 通道

三、關鍵技術實施細節

• 逆向工程：針對大金、三菱重工老舊空調，通過頻譜分析儀抓取紅外信號，破解 127 組紅外碼值，開發定制通信協議
• Modbus  集成：AC360 控制器通過 Modbus  協議與 SGS 現有 BMS 系統對接，實現數據雙向交互，兼容 OPC UA 標準

• 環境感知聯動：
  • 結合 PM2.5 傳感器（精度 ±1μg/m³），超標時自動切換新風模式，新風量提升至 30m³/h?人
  • 溫濕度傳感器（精度 ±0.1℃/±2% RH）實時反饋，動態調整空調參數
• 人員行為聯動：
  • 與門禁系統聯動，人員離開 15 分鐘自動關機
  • 部署毫米波雷達傳感器，識別區域內人員分布，實現 "分區控溫"
• 氣象數據聯動：
  • 接入上海氣象局 API，提前 30 分鐘預冷預熱，減少壓縮機啟停次數 20%

• 本地決策：邊緣網關通過 LSTM 神經網絡預測實驗室負荷需求，誤差率 < 5%，提前調整空調參數使能效比提升 12%
• 動態負載均衡：根據實時能耗數據，自動分配各空調負荷，避免單臺設備過載

四、實施過程與創新管理

• 階段一（2024.03-04）：
  • 部署 12 臺 LoRa 網關，采用 定位優化覆蓋，實測信號強度在實驗室區域達 - 95dBm 以上

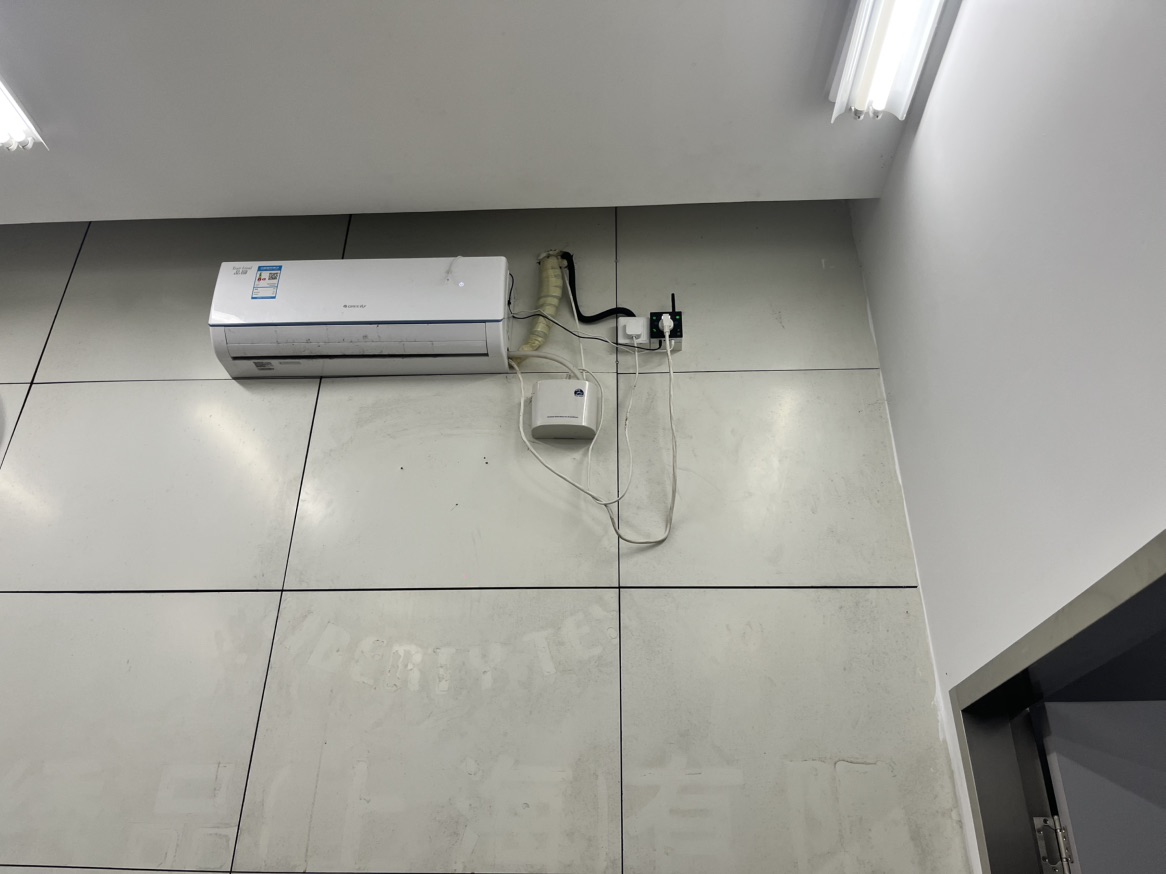

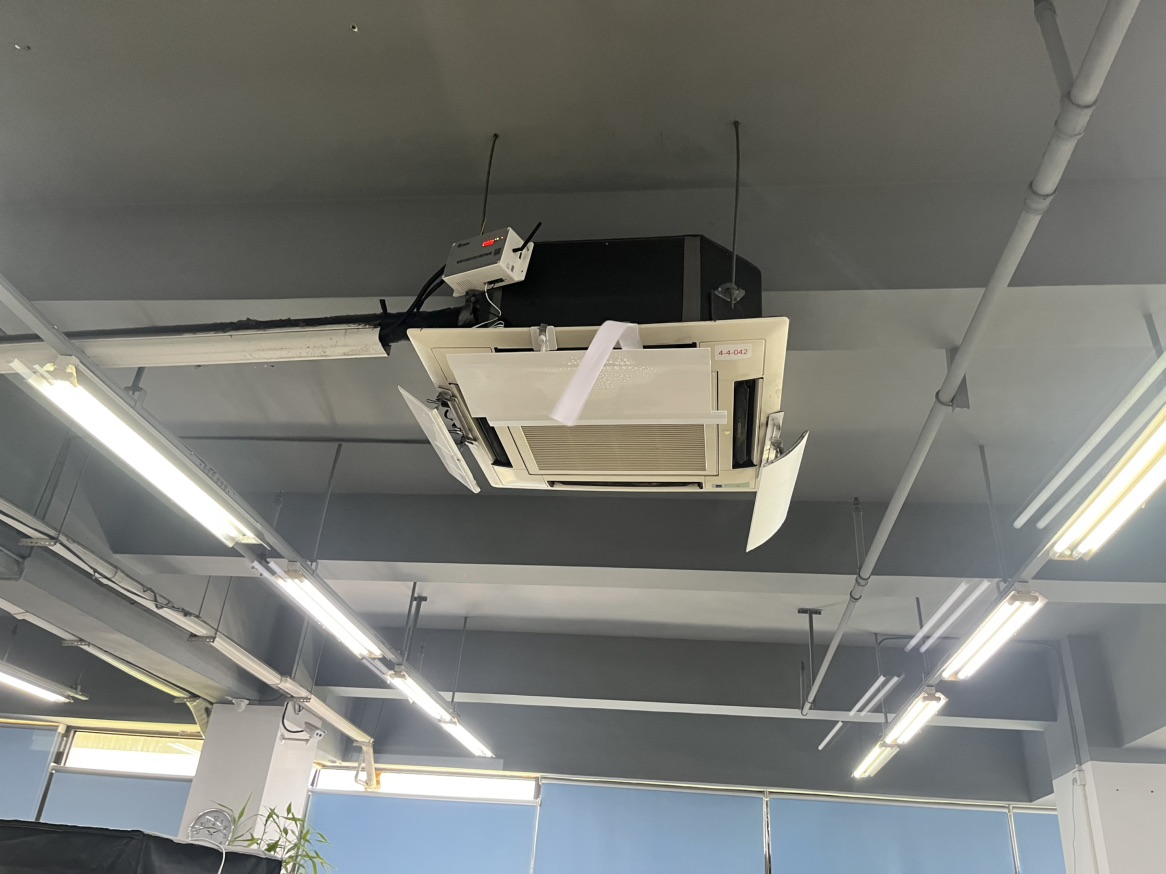

  • 完成 200 臺 AC360 控制器安裝，通過頻譜分析儀測試通信延遲 < 800ms
• 階段二（2024.05-06）：
  • 導入歷史 12 個月能耗數據（1.2TB）訓練 AI 模型，發現實驗室夜間負荷波動規律，調整設定溫度 ±0.5℃，節能 15%
  • 開發能耗公示屏系統，實時顯示各區域能耗排名，激發部門間節能競賽
• 階段三（2024.07-08）：
  • 與 BMS 系統對接，實現設備狀態、能耗數據統一監控，報警響應時間縮短至 2 分鐘
  • 部署區塊鏈節點，確保能耗數據不可篡改，通過 ISO/IEC 27001 認證

• 能耗定額管理：
  • 實驗室≤35kWh/㎡?月，辦公區≤18kWh/㎡?月，超額自動限功率
  • 2024 年 Q3 超額部門同比減少 60%，人均能耗下降 12%
• 預測性維護：
  • 通過振動傳感器（精度 ±0.1mm/s）監測壓縮機狀態，故障率下降 60%
  • 運維成本從 45 萬元 / 年降至 27 萬元 / 年



五、節能效果與效益評估

• 能耗顯著下降：
  • 年總耗電量從 280 萬度降至 182 萬度，節能率 35%
• 成本大幅降低：
  • 無線部署節省布線成本 42 萬元，減少裝修破壞風險
• 效率全面提升：
  • 設備故障響應時間從 24 小時縮短至 2 小時
  • 人工巡檢頻次從每日 2 次降至每周 1 次

• 環境效益：
  • 年減少 CO?排放 1400 噸，相當于種植 7.6 萬棵冷杉
  • 減少 NOx 排放 12 噸，符合上海市大氣污染防治要求
• 管理效益：
  • 實現從 "人工經驗" 到 "數據驅動" 的轉型，能耗數據采集頻率從小時級提升至分鐘級
  • 獲評上海市綠色建筑示范項目，吸引 20 余次行業參觀
• 技術創新：
  • 形成 "診斷 - 設計 - 實施 - 優化" 標準化模板，已在生物醫藥園區復制應用
  • 參與編制《分體空調集中控制系統技術規范》地方標準




六、技術創新與行業價值

1. LoRa 通信優化：
   • 采用動態擴頻因子（SF）調整算法，根據實時信噪比（SNR）自動切換通信模式：
     • SNR>10dB：SF7+500kHz（高速模式）
     • 5dB<SNR≤10dB：SF9+250kHz（均衡模式）
     • SNR≤5dB：SF12+125kHz（長距離模式）
   • 實測通信延遲 < 800ms，包丟失率 < 3%
2. 邊緣計算架構：
   • 本地處理 90% 控制指令，減少云端通信流量 80%，響應速度 < 500ms
   • 集成 TensorFlow Lite 實現本地化 AI 推理，模型更新通過 OTA 完成
3. 數據安全體系：
   • 采用 AES-256 加密傳輸，區塊鏈技術實現數據溯源
   • 每筆數據生成唯一哈希值，通過第三方安全測試

1. 復雜環境解決方案：
   • 在 3 層地下室、夾層等復雜結構中實現信號全覆蓋，為半導體、精密制造行業提供參考
   • 驗證 LoRa 在工業電磁干擾環境下的可靠性多協議融合經驗：
2. • 兼容主流品牌協議及老舊設備逆向破解，形成跨品牌集中控制方法論
   • 已在蘇州電子制造基地等項目中復用，協議破解周期縮短至 2 周
3. 政策適配性：
   • 符合上海市 "十四五" 節能減排規劃，可申請專項補貼
   •

七、挑戰與未來優化方向

• 協議破解耗時：針對 3 款老舊空調品牌，耗時 2 個月完成代碼開發與測試，未來計劃建立協議庫縮短周期
• 網絡容量瓶頸：?jiǎn)尉W(wǎng)關在 SF12 下支持約 41 個節點，通過 TDMA 調度與多網關協同，實際接入 200 臺設備無沖突
• 信號遮擋處理：在實驗室精密儀器區域部署外掛式紅外發射頭（延長距離 100 米），解決信號遮擋問題

1. 技術升級：
   • 引入數字孿生技術，構建空調系統虛擬鏡像，實現全生命周期仿真
   • 集成 5G-MEC（多接入邊緣計算），進一步降低控制延遲至 200ms 以內
2. 功能拓展：
   • 與園區光伏系統聯動，優先使用清潔能源供電，預計再降能耗 10%
   • 開發移動端 APP，支持用戶自定義節能策略，提升參與度
3. 標準引領：
   • 主導編制《分體空調 LoRa 集中控制系統技術規范》，推動行業標準化
   • 建立行業聯盟，共享協議庫與優化模型，降低改造成本

八、結論與展望

1. 技術融合創新：LoRa 的遠距離穿透能力與邊緣計算、AI 的結合，實現了 "精準感知 - 智能決策 - 高效執行" 的閉環
2. 數據驅動管理：通過實時能耗監測與預測性維護，將運維模式從 "被動響應" 升級為 "主動優化"
3. 生態協同發展：從單點改造到行業標準制定，推動分體空調節能技術的規模化應用
