一、引言
多聯機空調系統憑借其靈活分區控制、安裝便捷、運行可靠等優勢，已廣泛應用于寫字樓、學校、醫院、商業綜合體等各類公共建筑中。據行業統計數據顯示，在公共建筑總能耗中，空調系統能耗占比高達 40%-60%，其中多聯機空調系統的能耗占比逐年上升。然而，在實際運行過程中，由于缺乏系統級的智能管控手段，多聯機空調普遍存在能耗過高、運行效率低下、運維管理困難等問題，不僅增加了建筑運營成本，也與國家 "雙碳" 戰略目標相悖。

廣州派谷電子科技有限公司自主研發的 MCUC 多聯機空調智能控制器及其搭配的空調節能控制系統，針對多聯機空調 "一臺外機帶動多臺室內機" 的系統特性，采用物聯網、大數據分析與智能算法技術，構建了 "終端感知 - 數據傳輸 - 平臺分析 - 智能調控" 的完整閉環管理體系。該系統能夠?qū)崿F(xiàn)對多聯機空調系統的全面監測、精準控制與智能優化，在保證室內環境舒適度的前提下，有效降低空調系統能耗，提升運維管理效率。本文將詳細闡述基于廣州派谷 MCUC 控制器的多聯機空調能耗管理及優化方案。

二、多聯機空調能耗管理的核心痛點分析

（一）系統級管控缺失導致外機負荷失衡

多聯機空調系統的核心特點是多臺室內機共享一臺或多臺室外機，系統整體能效取決于外機與內機的協同運行狀態。傳統的多聯機空調多采用單機控制模式，各室內機獨立運行，缺乏系統級的協調機制。當不同區域的室內機同時運行且負荷差異較大時，容易導致外機頻繁啟停、壓縮機長時間處于低效運行區間，甚至出現外機過載保護的情況。例如，某高校圖書館內，一樓自習區人員密集需低溫運行，三樓期刊區人員稀少需高溫運行，人工調整難以實現內外機的最優匹配，不僅造成能源浪費，還會縮短設備使用壽命。

（二）人為使用習慣不當造成無效能耗

人為使用習慣是影響多聯機空調能耗的重要因素。在實際使用中，普遍存在以下問題：一是溫度設置不合理，夏季制冷溫度設置過低（低于 26℃）、冬季制熱溫度設置過高（高于 20℃），研究表明，夏季制冷溫度每降低 1℃，能耗增加 5%-10%，冬季制熱溫度每升高 1℃，能耗增加 8%-12%；二是無人時段空調持續運行，辦公室、教室等場所下班后或下課后，經常出現空調忘記關閉的情況，導致大量無效能耗；三是過度追求舒適度，同時開啟制冷和新風功能，或在門窗開啟的情況下運行空調。

（三）運維管理粗放導致能效持續下降

傳統的多聯機空調運維管理主要依賴人工巡檢，存在以下不足：一是無法實時掌握設備運行狀態，故障發現不及時，往往等到設備完全損壞后才進行維修，不僅影響正常使用，還會增加維修成本；二是缺乏系統的能耗數據分析，無法準確識別高能耗設備和能耗異常點，難以制定針對性的節能策略；三是設備維護不及時，濾網堵塞、換熱器積塵等問題會導致空調換熱效率下降，能耗增加，據統計，濾網堵塞可使空調能耗增加 15%-20%。

（四）設備選型與設計不合理影響長期能效

在多聯機空調系統的設計和選型階段，往往存在 "寧大勿小" 的保守思想，導致設備選型容量過大。設備選型過大不僅增加了初始投資，還會導致系統長時間運行在低負荷率下，壓縮機頻繁啟停，系統能效大幅降低。此外，室內機布局不合理、管路設計過長等問題也會影響系統的整體能效。

三、廣州派谷多聯機空調節能控制系統的技術架構

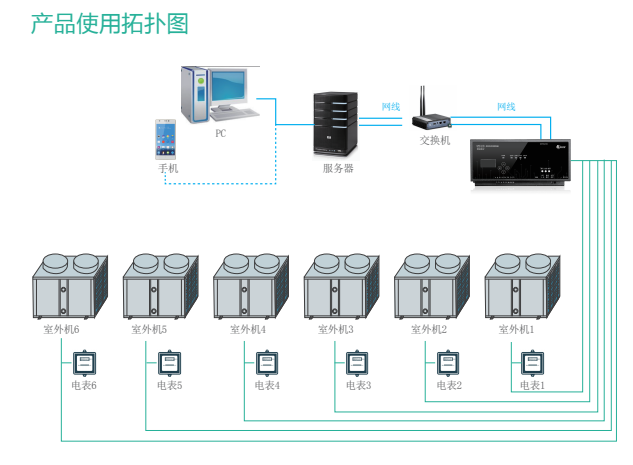

廣州派谷多聯機空調節能控制系統采用分層架構設計，由感知層、傳輸層、平臺層和應用層四個部分組成，各層之間協同工作，實現對多聯機空調系統的全面管控。
（一）感知層

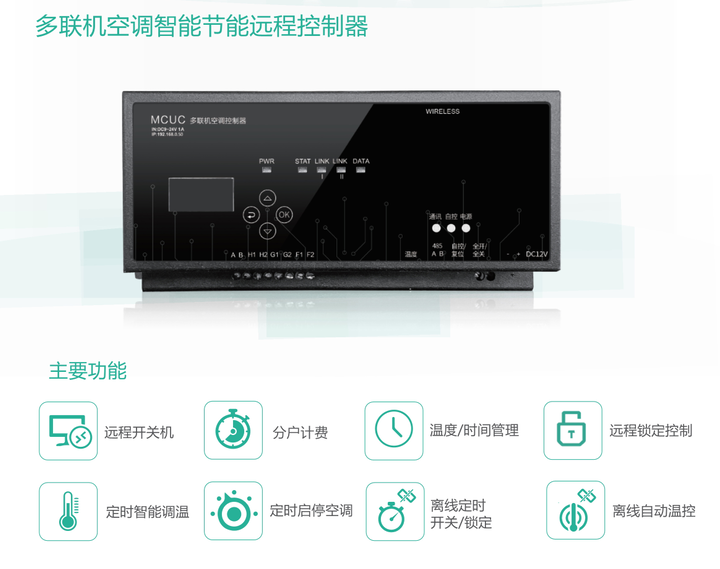

感知層是系統的 "神經末梢"，負責采集空調運行參數和環境數據。核心設備為 MCUC 多聯機空調智能控制器，該控制器直接與多聯機外機的控制接口連接，通過 Modbus 協議讀取外機運行參數，包括壓縮機頻率、冷凝溫度、冷媒壓力、風機轉速等，并同步管控所有關聯室內機的運行狀態。此外，系統還可外接溫濕度傳感器、人體感應器、智能電表等設備，采集室內外溫濕度、人員活動情況、空調能耗等數據，為智能調控提供多維度依據。

MCUC 控制器具有高兼容性特點，無需改動室內機結構，即可兼容大金 VRV、格力 GMV、美的 MDV、日立、東芝、三菱電機等市場上 95% 以上的主流多聯機品牌。控制器采用工業級設計，工作溫度范圍寬，抗干擾能力強，能夠在各種復雜環境下穩定運行。

（二）傳輸層
傳輸層負責將感知層采集的數據傳輸至平臺層，并將平臺層的控制指令下發至終端設備。MCUC 控制器支持多種通訊方式，包括 RS485、以太網、LORA 無線通信和 4G 通信，用戶可根據實際場景選擇合適的通訊方式。RS485 通訊方式適用于距離較近、布線方便的場景；以太網通訊方式適用于有局域網覆蓋的場景；LORA 無線通訊方式適用于距離較遠、布線困難的場景；4G 通訊方式適用于無局域網覆蓋的場景。系統采用 TCP/IP、MQTT 等標準網絡協議，確保數據傳輸?shù)膶?shí)時性、可靠性和安全性。

（三）平臺層
平臺層是系統的 "大腦"，負責數據的存儲、處理、分析和智能決策。平臺采用云架構設計，具備高并發、高可用、高擴展性等特點，可支持?jǐn)?shù)萬臺設備同時接入。平臺集成了大數據分析引擎和智能算法模型，能夠?qū)Σ杉降目照{(diào)運行數據和能耗數據進行多維度分析，挖掘能耗異常點，生成動態節能策略。同時，平臺還具備設備管理、用戶管理、權限管理、系統配置等功能，為用戶提供全面的系統管理服務。

（四）應用層
應用層是系統與用戶交互的界面，提供 PC 端管理平臺和手機微信小程序兩種訪問方式。PC 端管理平臺功能全面，適合管理人員進行系統配置、數據統計分析和批量設備管理；手機微信小程序操作便捷，適合管理人員隨時隨地查看設備運行狀態、接收故障預警和進行簡單的設備控制。系統支持按角色分配權限，不同角色的用戶擁有不同的操作權限，確保系統使用的安全性。

四、基于 MCUC 控制器的能耗優化核心策略

（一）系統級協同控制優化
MCUC 控制器突破了傳統單機控制的局限，實現了多聯機空調系統的內外機協同控制?？刂破鲗?shí)時采集外機運行參數和各室內機的負荷情況，運用智能算法動態分配各室內機的冷量，避免某一區域過度制冷或制熱導致外機過載。例如，當系統檢測到外機冷凝溫度過高時，會自動適當提高部分低負荷區域的設定溫度，降低外機負荷，確保系統穩定運行；當系統檢測到外機負荷較低時，會自動調整壓縮機頻率，使其運行在高效區間。

此外，系統還支持多外機協同控制，當建筑內有多套多聯機系統時，平臺可根據各系統的負荷情況，自動優化外機運行組合，優先啟動能效比高的外機，避免小負荷大馬拉車的情況。通過系統級協同控制，可使多聯機空調系統的整體能效提升 15%-20%。

（二）精細化分區與時段控制

系統支持將建筑劃分為多個獨立的控制區域，根據不同區域的使用功能和人員活動規律，制定差異化的控制策略。例如，寫字樓的辦公區可設置為工作日 9:00-18:00 正常運行，溫度設定為 25℃，其余時間自動切換為節能模式，溫度上浮 2℃；會議室可設置為 "刷卡啟動 + 定時關閉" 模式，當會議結束后，空調自動關閉；學校的教室可與課程表聯動，上課前 10 分鐘自動開啟空調，下課后自動關閉。

系統還支持溫度限定管理功能，管理員可在平臺上設置溫度上下限，強制鎖定制冷溫度≥26℃、制熱溫度≤20℃，防止用戶私自調整溫度導致過度能耗。同時，系統可鎖定現場遙控器，避免無關人員隨意操作空調。

（三）智能人體感應與無人節能

通過外接人體感應器，系統可實時檢測室內人員活動情況。當檢測到室內無人達到設定時間（可自定義，默認 15 分鐘）時，系統自動將空調切換為節能模式或關閉空調；當檢測到人員進入時，系統自動恢復空調運行。該功能特別適用于辦公室、會議室、教室等人員流動較大的場所，可有效避免無人時段空調持續運行造成的能源浪費。據實測，智能人體感應功能可使空調能耗降低 10%-15%。
