一、引言

在當代社會，分體式空調廣泛應用于各類場所，為人們提供了舒適的環境。然而，傳統的分體式空調管理方式存在諸多問題，如分散管理不便、能耗難以監控等，這些問題不僅導致了能源的大量浪費，還嚴重影響了管理效率。為了解決這些痛點，設計一套高效、智能的分體空調集中控制系統顯得尤為重要。本文將基于先進的技術和功能設計理念，詳細介紹分體空調集中控制系統的方案，旨在通過該系統的實施，顯著提高管理效率，實現節能減排的目標，并為用戶帶來更加便捷、舒適的使用體驗。

二、系統架構

2.1 系統組成
分體空調集中控制系統主要由以下幾個部分組成：

1· 中央控制系統（上位機），作為基于BS（Browser/Server，瀏覽器/服務器）結構的空調集中遠程控制系統軟件（軟著登記號:2020SR0101017），是分體空調集中控制體系的核心部分，發揮著不可替代的作用。此系統利用BS架構的優勢，通過互聯網實現與各分體空調中智能空調控制器AC360的數據交互，接收并處理來自不同地理位置的數據信息。借助于BS結構的技術特點，該中央控制系統不僅能夠高效地從各種設備上收集數據，還能利用集中式的處理和分析機制，通過先進的算法對這些數據進行深度解析。這使得系統可以準確判斷每個分體空調的運行狀態，并根據實際情況迅速下發精確的控制指令，從而實現對分體空調的精準調控。此外，由于采用了BS架構，該系統展現了高度的可擴展性和靈活性。它允許用戶通過簡單的瀏覽器界面訪問和管理系統，無需安裝額外的客戶端軟件，極大地提升了系統的易用性和維護效率。同時，這種架構還支持跨平臺操作，無論是Windows、Mac還是Linux操作系統，用戶都能無縫接入系統，輕松適應不同規模和復雜度的空調系統管理需求，進一步增強了系統的適應性和實用性。

2· 智能空調控制器（AC360）：這一核心組件被安裝在每臺分體空調上，其職責重大且功能全面。它不僅負責實時采集空調的各項運行數據，如溫度、濕度、能耗等關鍵指標，還承擔著將這些數據精準上傳至中央控制系統（上位機）的重要任務。本系統特別采用了“一種智能節能遠程空調控制器（發明專利號：2019213204166）”的先進技術，這一技術的融入，使得數據采集的精度得到了顯著提升，同時數據分析的能力也得到了加強，進而帶動了整體控制效果的飛躍式提升。通過AC360的高效運作，系統能夠更準確地掌握每臺空調的運行狀態，為后續的智能調控提供堅實的數據支撐。

3· 通信網絡：該系統采用高度靈活和可靠的通信網絡設計，支持有線和無線兩種數據傳輸方式。有線方式包括RS485、以太網等，確保數據傳輸?shù)姆€(wěn)定性和高速性，適用于對數據傳輸速度要求較高或網絡環境較為穩定的場所。無線方式則涵蓋LORA、WIFI、4G等多種組網技術，具備更強的適應性和便捷性，特別適合于布線困難或需要快速部署的場景。這些組網技術不僅滿足了不同環境下的數據傳輸需求，還提供了冗余備份和故障切換功能，確保了通信網絡的連續性和可靠性。通過如此完善的通信網絡設計，上位機與AC360之間的數據傳輸變得高效且穩定，為整個分體空調集中控制系統的正常運行提供了堅實的通信保障。

4· 用戶終端：涵蓋PC客戶端、手機微信小程序等多種平臺，為用戶提供了極為便捷的遠程監控和管理空調系統的途徑。通過這些終端，用戶可以實時查看空調系統的運行狀態，包括各分體空調的開關狀態、溫度、濕度、風速等詳細信息。不僅如此，用戶還可以遠程調整空調參數，如設置溫度、風速等，以滿足不同場景下的需求。系統支持4G和以太網通信，采用mqtt協議，同時兼容MODBUS-RTU協議，確保了數據傳輸?shù)姆€(wěn)定性和高效性。





2.2 系統拓?fù)?br />

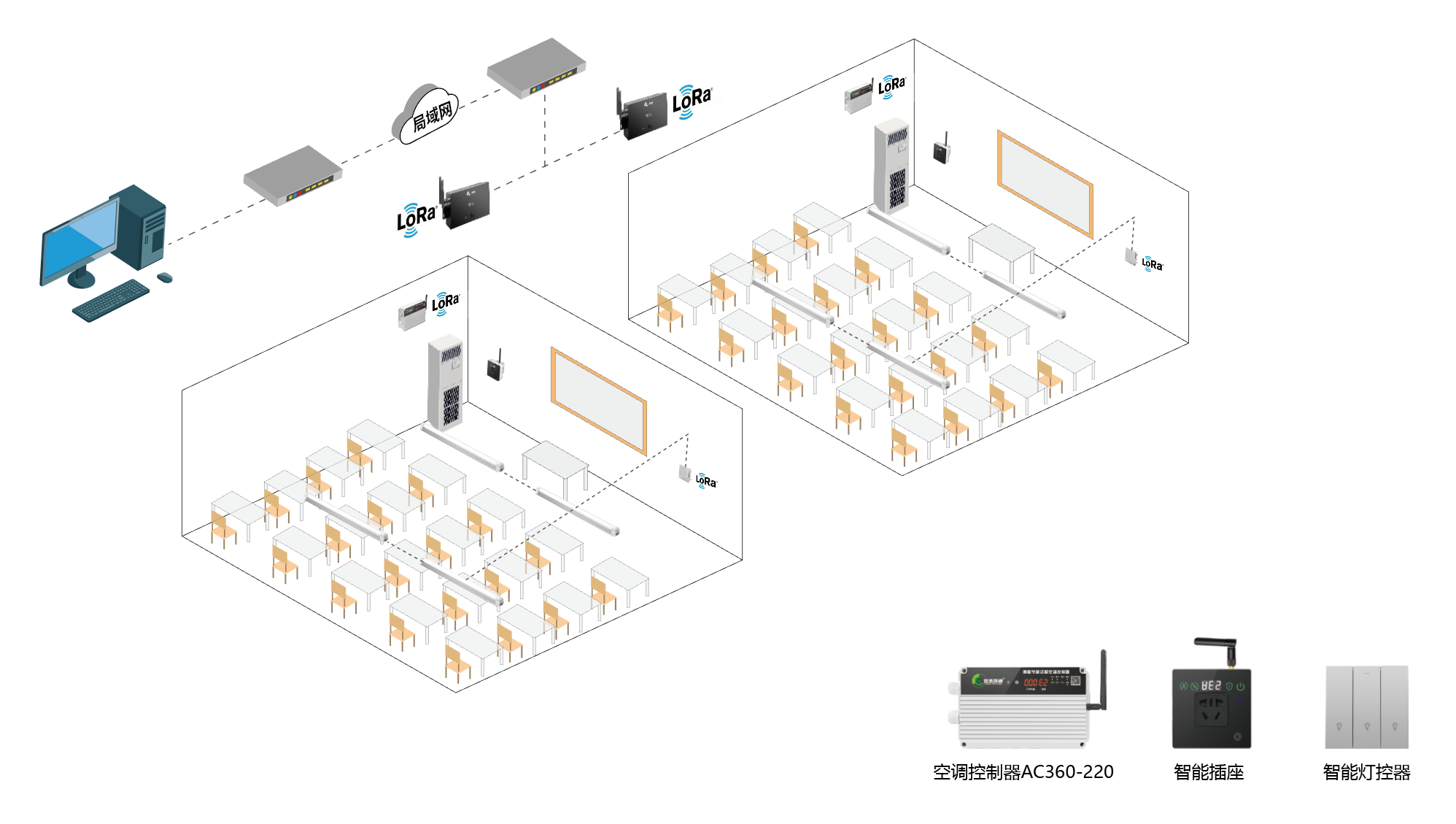

系統采用星形拓?fù)浣Y(jié)構，以上位機為中心，各分體空調通過智能空調控制器AC360與上位機相連，形成一個完整的控制系統網絡。用戶終端通過Internet或局域網與上位機通信，實現遠程監控和管理。
