風機盤管智能節能溫控器是廣州派谷電子科技有限公司自主創新研制出的以節能、遠程、集控為目的一種新型智能溫控器(以下簡稱ACLink)。ACLink配置有液晶顯示屏及手動控制按鍵，溫度傳感器、強制控制鎖定模塊、及遠程通訊模塊。ACLink還配置有管理員遙控器，ACLink在單機運行時，可以通過此遙控器進行各類參數的設置。

　　遠程通訊模塊可根據不同的需求配置為RS485通訊模塊、無線WIFI通訊模塊等多種可選通訊模式。ACLink可以配置物聯網模塊，通過手機APP/小程序遠程集中管控。ACLink為通用型節能智能溫控器，適用于絕大多數風機盤管。

一、 應用范圍


　　AClink應用于水系統的中央空調末端風機盤管的智能節能遠程控制，應用場所主要有醫院、酒店、寫字樓、辦公室等，AClink有各類豐富的配置，不同的應用場所可以配置不同的功能，在保證正常使用空調的前提下最大限度智能化節能。


二、 ACLink技術參數


　　Ø 物理尺寸：86*86*40mm

　　Ø 重量：約0.2kg

　　Ø 安裝方式：壁掛式/暗藏式

　　Ø 工作溫度：-15℃~60℃

　　Ø 工作濕度：10%到95%(無凝露)

　　Ø 功耗：小于3.5W


三、 ACLink產品特點


　　1、 ACLink除了包含普通溫控器的所有功能，還可以實現對市場上常見的7線、9線風機盤管配置進行遠程控制。

　　2、 在無法進行網絡布置的情況下，ACLink也可以通過自控系統對風機盤管進行智能控制。

　　3、 ACLink配置有遠程或自動節能系統，以制冷模式為例，節能方案如下：

　　A、 設置空調啟用溫度條件

　　常期以來風機盤管一個很大的浪費在于，本來溫度不高，可以不用開空調的，但空調被打開了，而空調管理員沒有辦法控制空調被開啟的行為，ACLink可以通過設置一個空調啟用溫度值，比如28度，當環境溫度達到28度時ACLink才會正常開啟空調，環境溫度沒有達到28度時開啟空調時只有風機能運行，無法啟用制冷模式(水閥關閉);

　　B、 設置空調最低溫度限制條件

　　風機盤管另一個大的浪費在于，應用者把溫控器溫度調的太低，應用ACLINK可以設置一個低溫下限值，比如低溫下限值設置為24度，當房間溫度低于24度時，ACLINK開始控制風機盤管，調回空調溫度為26度或直接關閉空調;

　　4、 ACLINK配置有大量的傳感器模塊，可采集空調所在環境的各種環境參數，配置有溫度傳感器，可以感應環境溫度，可選配人體紅外傳感，感應空調環境內是不是有人，還可以感應是否有門窗是否被打開。


四、 ACLink主要功能描述


　　1、 配置有雙重遙控器，應用遙控器及管理遙控器，ACLink使用者可使用應用遙控器控制空調開關，調節風速、溫度、

　　2、 配置有管理員遙控器，管理遙控器可以配置空調的限溫條件，比如夏季制冷模式下，設置ACLink所在環境溫度最低不能低于25度，無論用戶如何調節ACLink，環境溫度都不會低于25度，比如夏季模式下設置ACLink使用上限溫度28度，當環境溫度達到28度時ACLink才會正常開啟空調，環境溫度沒有達到28度時開啟空調時只有風機能運行，無法啟用制冷模式(水閥關閉);

　　3、 通過遠程控制模塊可以遠程手動開關空調、調整空調溫度、風速以及設置ACLink所有運行參數;

　　4、 配置有溫度傳感器，遠程采集空調控制器所在地溫度;

　　5、 也可遠程限定ACLink所在地環境溫度，限定值設定后無論如何調節空調，房間溫度不會低于限定溫;

　　6、 可選配人體紅外傳感，人離開一段時間后，自動關閉空調;

　　7、 可選配有線或無線窗磁傳感器，當窗戶被打開時，自動關閉空調;

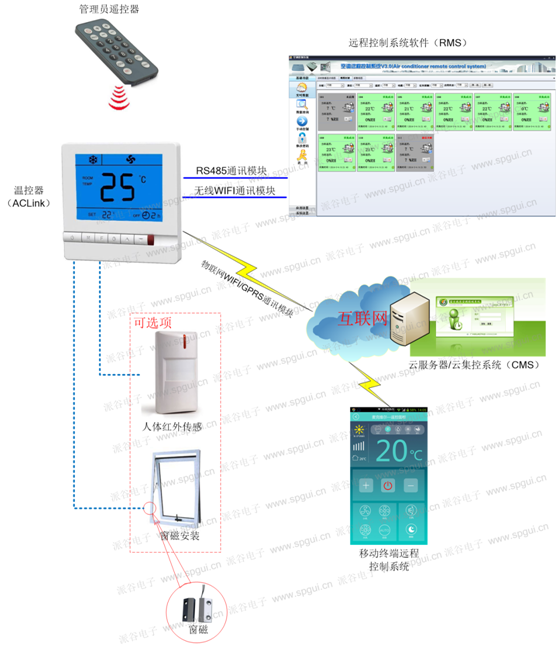

五、 ACLink控制實現圖

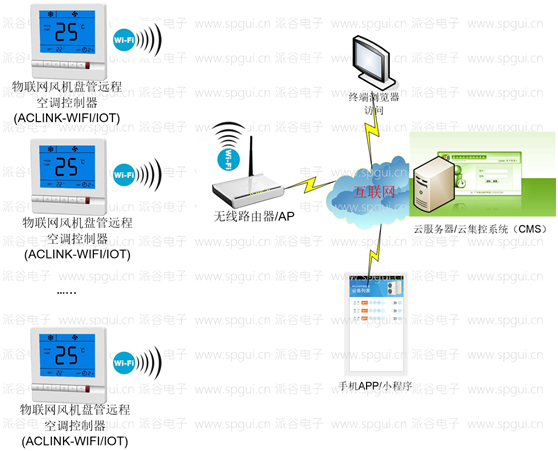

六、 ACLink物聯網應用(少量設備應用)



七、 ACLink組網


　　1、設備安裝布線示意圖(WIFI版)

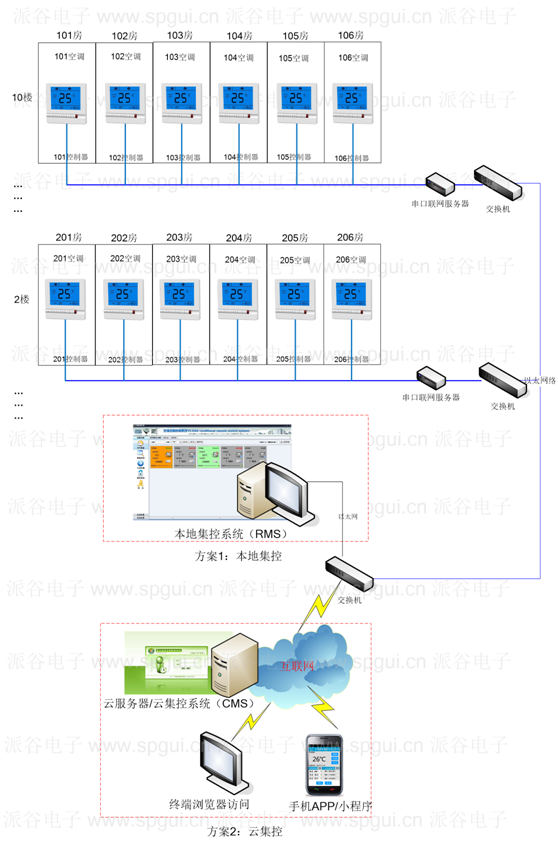

　　2、設備安裝布線示意圖(485版)
